M系列输送链

M系列输送链

M系列输送链

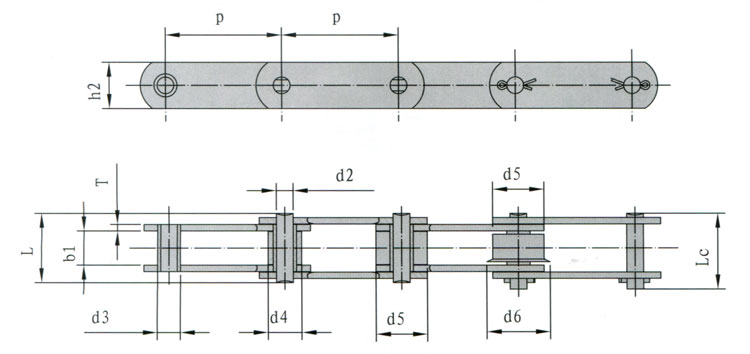

Conveyor chain (M series)

上字
链号 		抗拉
强度
min KN 		节距 滚子直径
max
50 63 80 100 125 160 200 250 315 400 500 d3 d4 d5 d6
M20 20                       9 12. 5 25 32
M28 28                       10 15 30 36
M40 40                       12.5 18 36 42
M56 56                       15 21 42 50
M80 80                       18 25 50 60
M112 112                       21 30 60 70
M160 160                       25 36 70 85
M224 224                       30 42 85 100
M315 315                       36 50 100 120
M450 450                       42 60 120 140
M630 630                       50 70 140 170
上字链号 销轴直径
d2
max 		销轴长度 内节内宽
b1
max 		链板高度
h2
max 		链板厚度
T
max
L
max 		Lc
max
M20 6.0 35 42 16 19 3.0
M28 7.0 40 48 18 21 3.5
M40 8.5 45 54 20 26 4.0
M56 10.0 52 62 24 31 4.5
M80 12.0 62 74 28 36 5.0
M112 15.0 73 87 32 41 6.0
M160 18.0 85 101 37 51 7.0
M224 21.0 98 116 43 62 8.0
M315 25.0 112 133 48 72 10.0
M450 30.0 135 160 56 82 12. 5
M630 36.0 154 184 66 103 14. 5
