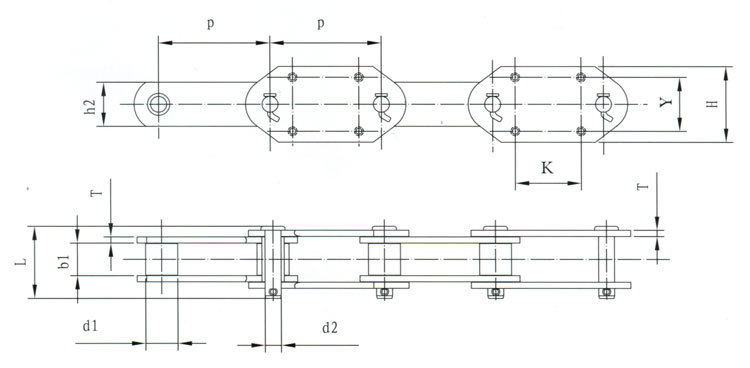

| 上字链号 Shangzi Chain No. |
节距 Pitch |
滚子直径 Roller diameter |
内节内宽 Width between inner plates |
销轴直径 Pin diameter |
销轴长度 Pin length |
链板 厚度 Plate thick- ness |
链板高度 Plate depth |
G4(G2型)型附件尺寸 G4(G2)Annex-size |
||
| P | d1 max |
b1 min |
d2 max |
L max |
T max |
h2 max |
H | K | Y | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| BE11101 | 101.6 | 26. 5 | 27 | 11.6 | 70 | 6 | 35 | 35 | 35 | |
| BE15152 | 152.4 | 35 | 36. 5 | 15.5 | 90 | 8 | 50 | 110/120 | 75/100 | 70/80 |
| BE19200 | 200 | 41 | 51.8 | 19.1 | 120 | 10 | 60 | 120/150 | 100/140 | 80/100 |
| BE31250 | 250 | 63.5 | 67.4 | 31.75 | 146 | 12 | 90 | 120150 | 100140 | 80/100 |
